什么是晶圓級封裝？

隨著AI對更強大計算的需求增加，以及半導體行業進入在封裝中使用多個“Chiplet”的異構時代，封裝更加復雜和精密，對信號傳輸速度、功率傳輸、設計規則和封裝基板穩定性的改進將至關重要。

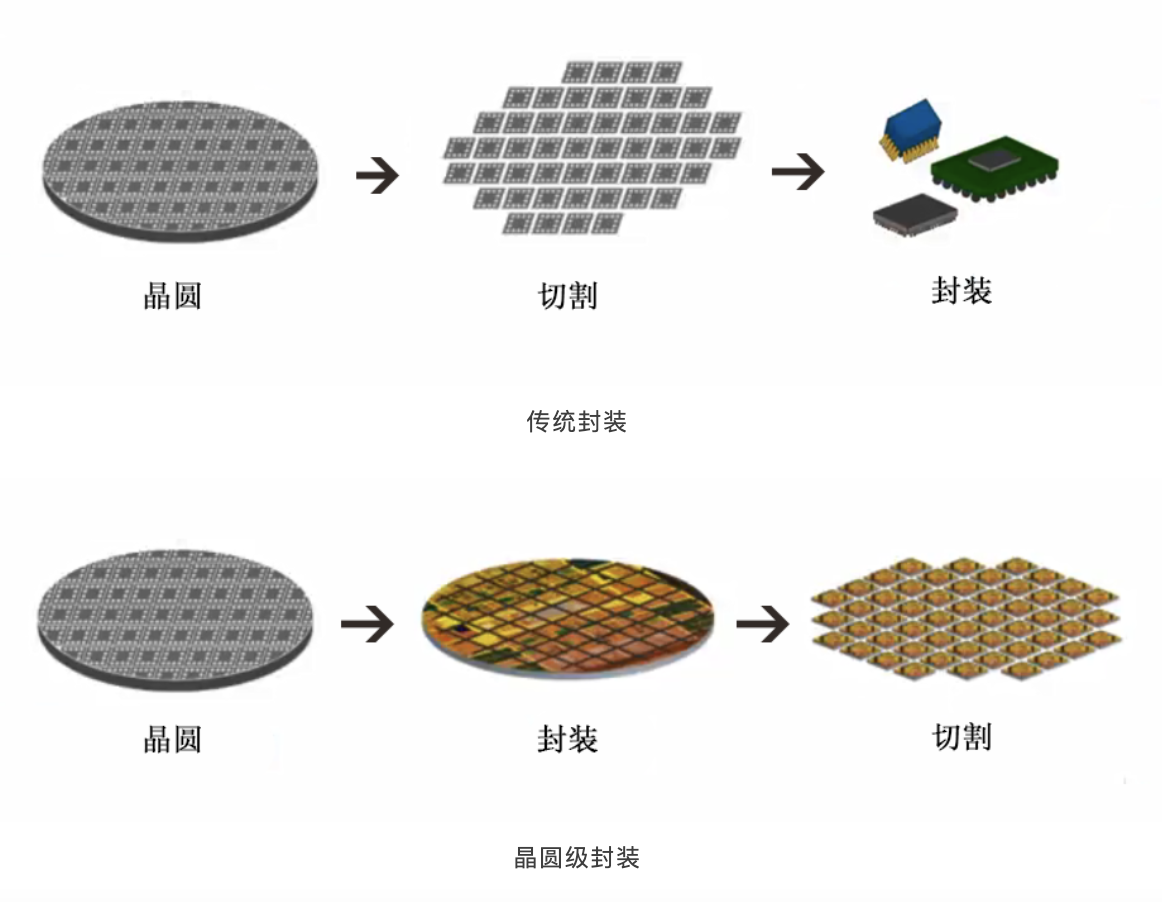

晶圓級封裝(Wafer Level Packaging，縮寫WLP)是一種先進的封裝技術，與打線型（Wire-Bond）和倒裝型（Flip-Chip）封裝技術相比，能省去打金屬線、外延引腳（如QFP）、基板或引線框等工序。

晶圓級封裝具有以下優點：

封裝尺寸小

由于沒有引線、鍵合和塑膠工藝，封裝無需向芯片外擴展，使得WLP的封裝尺寸幾乎等于芯片尺寸。

高傳輸速度

與傳統金屬引線產品相比，WLP一般有較短的連接線路，在高速和高頻情況下，表現較好。

高密度連接

WLP可運用數組式連接，芯片和電路板之間連接不限制于芯片四周，提高單位面積的連接密度。

生產周期短

WLP從芯片制造到、封裝到成品的整個過程中，中間環節大大減少，生產效率高，周期縮短很多。

工藝成本低

WLP是在硅片層面上完成封裝測試的，以批量化的生產方式達到成本最小化的目標。

重新分配層（RDL）技術

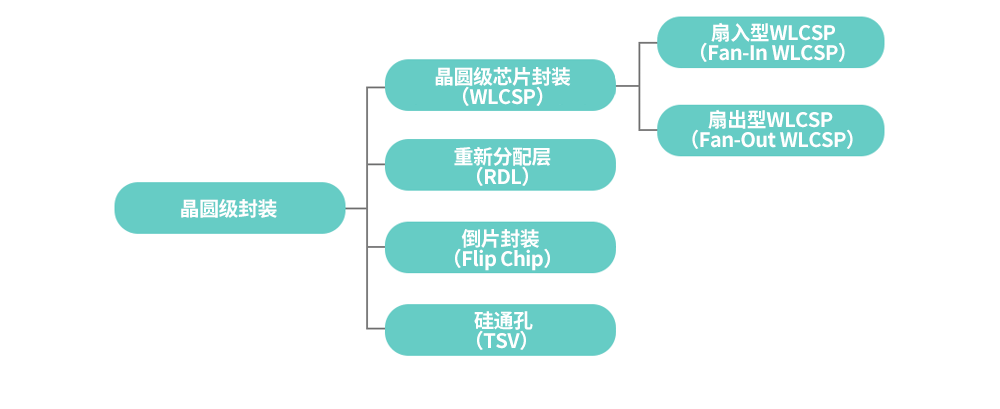

晶圓級封裝方法可分為四種不同類型：

晶圓級芯片封裝（WLCSP）

可直接在晶圓頂部形成導線和錫球（Solder Balls），無需基板。

重新分配層（RDL）

使用晶圓級工藝重新排列芯片上的焊盤位置1，焊盤與外部采取電氣連接方式。

倒片（Flip Chip）封裝

在晶圓上形成焊接凸點2進而完成封裝工藝。

硅通孔（TSV）封裝

通過硅通孔技術，在堆疊芯片內部實現內部連接。


晶圓級封裝的分類

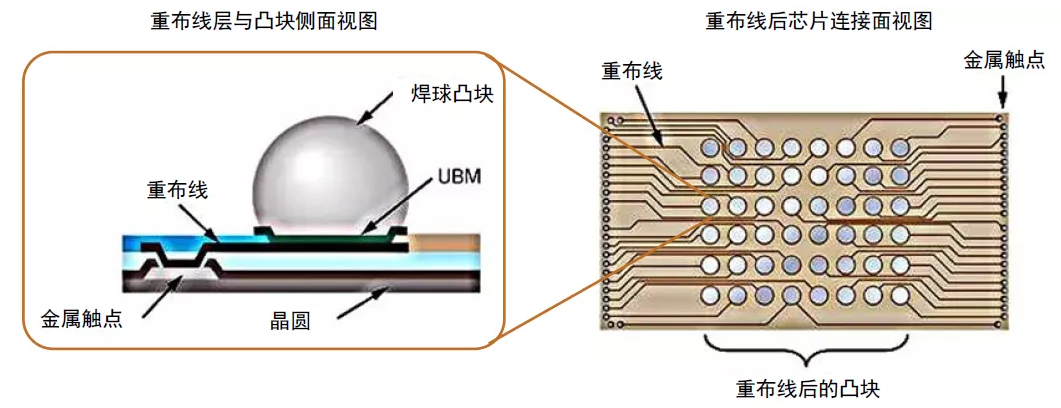

RDL的全稱是（ReDistribution Layer）重布線層，RDL重布線層作為晶圓級封裝中的核心技術，起著XY平面電氣延伸和互聯的作用。RDL是將原來設計的芯片線路接點位置(I/O pad)，通過晶圓級金屬布線制程和凸塊制程改變其接點位置，使芯片能適用于不同的封裝形式。


明陽電路在RDL技術的布局

基于明陽在半導體領域的布局，先進封裝載板與測試板進行工藝技術研發。

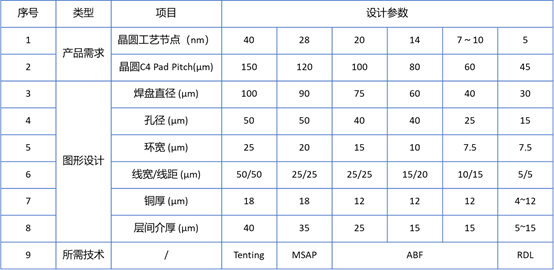

當前工藝主要分為tenting，mSAP，SAP三種，Tenting制程由于蝕刻工藝的限制，通常難以制作線寬/線距小于30/30μm的線路，mSAP制程的是在超薄銅箔上進行線路銅的加厚，隨后通過閃蝕工得到完整的導電線路。具有制作線寬/線距小至25/25μm及以下的產品的能力，SAP流程與MSAP類似，但底銅更薄，可制作15/20μm的產品。

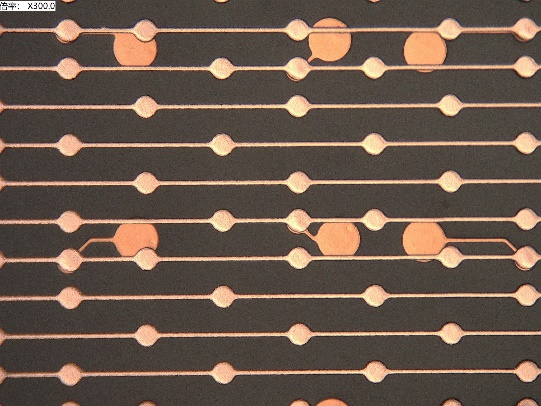

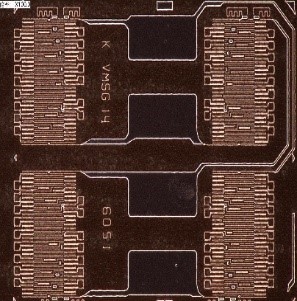

RDL技術可以制作更小的線路，調整陣列排布，是未來半導體領域重點技術之一。RDL技術相較于MSAP/SAP工藝的優點是將鉆孔轉為光刻成孔，具備更高精度，可以制作更小的孔，且使用的光刻膠與PI膠的解析度高于干膜，可以制作更小的線路。

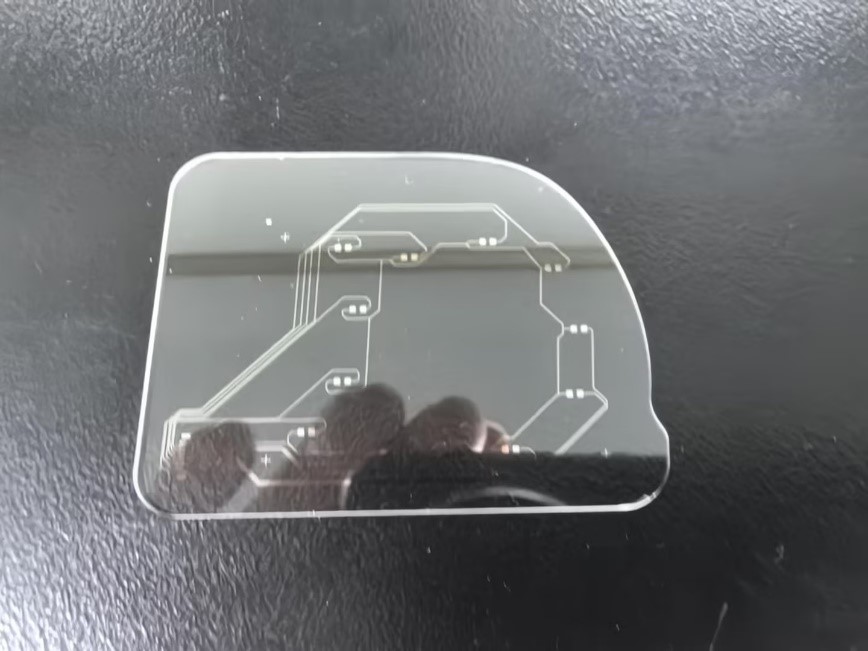

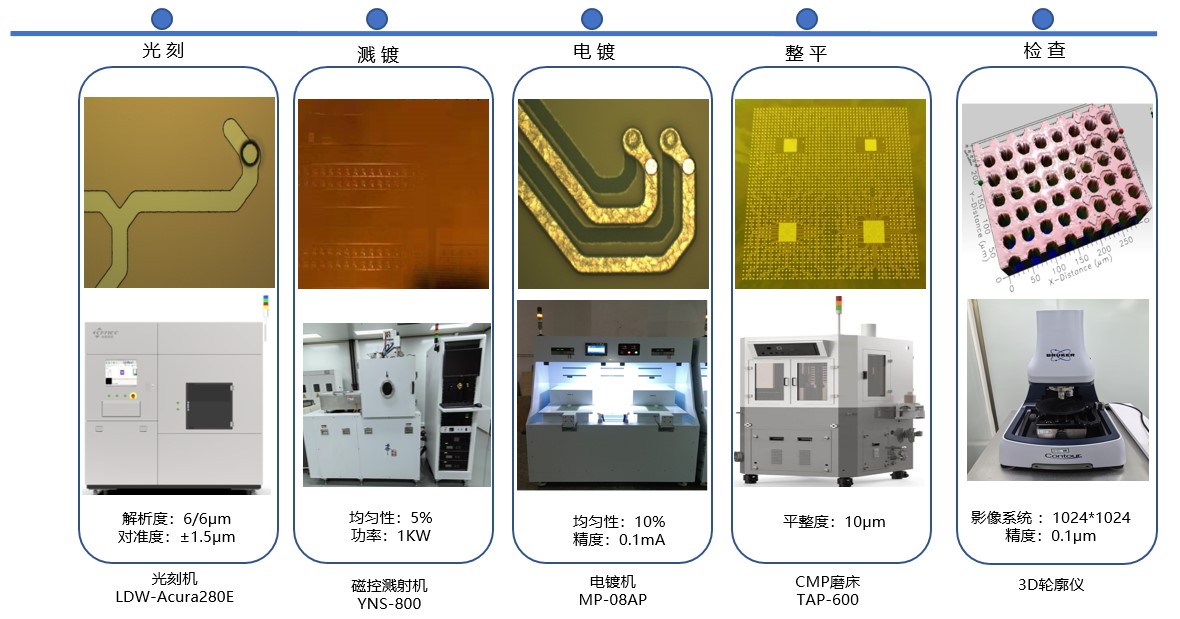

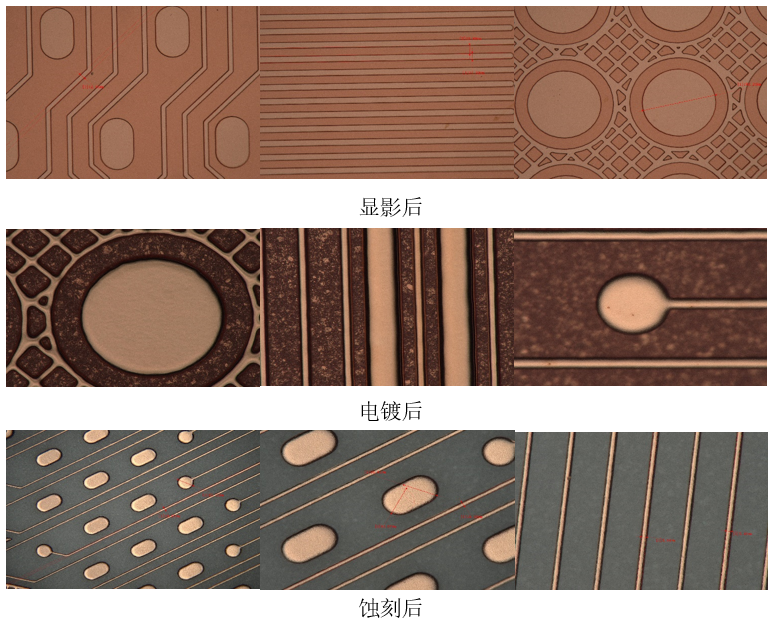

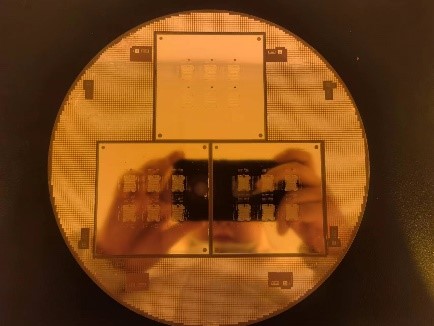

明陽中央實驗室對RDL進行了深入的研究，建立了一條包含磁控濺射，光刻，勻膠顯影，電鍍蝕刻的試驗線。
